Odblokování stanice YAESU FT-897D

17. 9. 2009

Tato stanice umožňuje vysílání i mimo amatérská pásma proto jsem se ji rozhodl rošířit i o PMR pásmo. V tomto pásmu však důsledně doporučuji používat úykopásmovou FM, jinak se vystavujete možnému finančnímu postihu ze strany ČTÚ. Upozorňuji, že vysílání na PMR pásmu upravenou amatérskou radiostanicí je nelegální na rozdíl od rozšíření rozsahů amatérské radiostanice na současně povolená KV pásma.

  1. Zapamatujte či zapište si svoje uživatelské nastavení radiostanice, protože MASTER resetem bude obnoveno původní tovární nastavení stanice.
  2. Odšroubujte 8 šroubků horního krytu stanice a sejměte jej.
  3. Odpojte konektor propojující vodiče reproduktoru a desku spojů.
  4. Rozpojte 6-ti pólový konektor k vypínačí na horním krytu na pravé straně stanice - odjistětě pojistku na konektoru před jeho vytažením.
  5. Otočte stanici zadkem k sobě a uvidíte po prave staně cca. 5 cm odshora řadu pájitelných propojek.
  6. Hrot nažhavené mikropáječky propojte s kostrou radiostanice. Např. pomocí šnůry s "krokodýlky".
  7. Odstraňte propojku jménem J002 a nepoškoďte plošný spoj.
  8. Vzhledem k tomu že soudruzi z JA používají i k bastlení PB free pájky, i tato stanice je pájena touto "ekologickou" metodou. Proto doporučuji místo klasického nahřívání součástky seshora spíše napřed oblít propojku J002 dobrou pájkou, pak tuto propojku za tepla vyjmout a nakonec odsát přebytečnou pájku spojující několik plošek pomocí difuzního knotku.
  9. Zapojte 6-ti pólový konektor k vypínačí na horním krytu
  10. Připojte konektor propojující vodiče reproduktoru a desku spojů.
  11. Zašroubujte horní kryt stanice
  12. Proveďte MASTER reset stanice: Při vypnutém TRX stiskněte a držte tlačítka [F] a [V/M] a zapněte TRX.
  13. Znovu proveďte uživatelská nastavení v hlavním menu a naprogramujte paměti

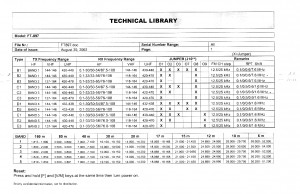

Zde je jsou možnosti různých modifikací.

 Obrazek

















Zde je obrázek plošného spoje po úpravě:

 Obrazek



















Takže přeji hodně zdaru při úpravě.



Petr OK2AIA



Částečně převzato ze stránek OK2FJ
